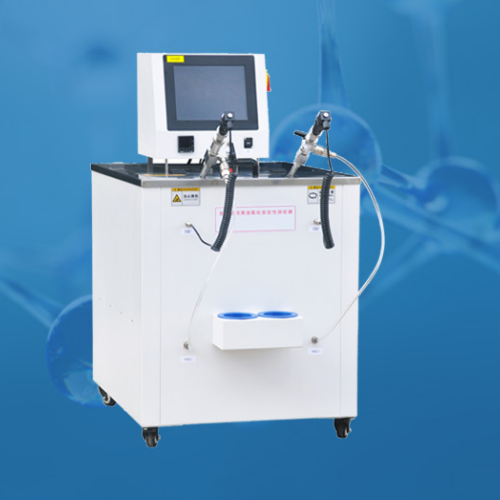

該儀器由微機、控制檢測系統、控制系統、氧彈支架、氣體回路等部分構成。計算機控制是整個系統的核心，采集下位機數據，進行顯示存儲、參數校正等。氣體回路由氧氣管路快速接頭、充氧/放氧電磁閥、左右充放氧手控調節閥、左右氧彈（含壓力變送器）及其快速接頭管路等部分組成。配備氧彈支架，可在氧彈支架上方便裝卸氧彈。

技術參數

1、適用標準：SH/T0193、ASTMD2112、ASTMD2272

2、儀器形式：雙彈操作，立式

3、控溫溫度：室溫～200℃可調，控溫精度0.1℃

4、顯示器：大屏幕液晶顯示屏

5、顯示內容：① 浴槽中液體的溫度曲線； ② 試樣的壓強曲線；

6、壓力檢測精度：±2‰

7、電機轉速：100±3r/min

8、工作電源：AC220V 50HZ

9、整機功率：1500W

10、儀器尺寸：700×600×1040mm

11、凈    重：46KG
